Jak podłączyć włącznik podwójny?
Podłączenie podwójnego włącznika wymaga staranności oraz zrozumienia podstawowych zasad elektrotechniki. Na początku warto odciąć zasilanie na bezpieczniku, co zapewni bezpieczeństwo podczas całego procesu. Po upewnieniu się, że obwód jest wyłączony, można przejść do demontażu osłony włącznika i zlokalizować przewody.
W puszce montażowej powinny znajdować się trzy kluczowe kable:
- przewód fazowy,
- przewód neutralny,
- przewód ochronny (jeśli występuje).
Przewód fazowy przekazuje napięcie do włącznika, natomiast neutralny kieruje prąd z powrotem do źródła. Jeżeli mamy do czynienia z przewodem ochronnym, należy go odpowiednio podłączyć do zacisku. W przypadku włącznika podwójnego zazwyczaj znajdują się dwa zaciski wyjściowe, do których podłącza się przewody prowadzące do lamp. Należy się upewnić, że każdy z przewodów trafia we właściwe miejsce.
Używanie złączek Wago lub kostek elektrycznych w puszce montażowej jest dobrą praktyką, ponieważ zapewnia pewne i trwałe połączenia. Po zakończeniu podłączania warto zamontować z powrotem osłonę włącznika. Następnie, aby sprawdzić poprawność instalacji, włączamy zasilanie i testujemy działanie włącznika.
Przed przystąpieniem do działania warto zapoznać się z schematem podłączenia; to z pewnością ułatwi całą procedurę i zminimalizuje ryzyko pomyłek. Odpowiednie połączenie nie tylko gwarantuje bezpieczeństwo, ale również sprawia, że oświetlenie działa bez zarzutu.
Jak działa podwójny włącznik?
Podwójny włącznik umożliwia niezależne sterowanie dwoma różnymi obwodami elektrycznymi, co jest naprawdę wygodne. Składa się on z dwóch osobnych przycisków, z których każdy odpowiada za inny obwód. Dzięki temu użytkownicy mają pełną kontrolę nad oświetleniem w jednym pomieszczeniu, co jest szczególnie pomocne w miejscach z różnorodnymi źródłami światła, takimi jak:
- żyrandole,
- lampy sufitowe.
Naciśnięcie przycisku pozwala na szybkie włączenie lub wyłączenie określonego obwodu, co skutkuje natychmiastową zmianą w oświetleniu. Taki system daje możliwość dostosowania świateł do różnych aktywności, na przykład można włączyć jedną lampę idealną do czytania, a drugą do ogólnego oświetlenia. W większych pomieszczeniach, gdzie różnorodne scenariusze oświetleniowe są niezbędne, podwójne włączniki stają się szczególnie praktyczne. Dzięki ich zastosowaniu łatwiej jest zarządzać energią, co sprzyja oszczędności. Również ogranicza to potrzebę montowania wielu włączników, co sprawia, że korzystanie z systemu oświetleniowego staje się bardziej komfortowe i intuicyjne.
Jakie są korzyści z używania podwójnego włącznika światła?
Podwójny włącznik światła przynosi szereg korzyści, które znacząco podnoszą komfort oraz efektywność oświetlenia w naszych pomieszczeniach. Po pierwsze, umożliwia on niezależne sterowanie dwoma obwodami. Taka funkcjonalność pozwala na elastyczne dostosowanie oświetlenia do bieżących potrzeb, na przykład możemy zaświecić lampę do czytania, podczas gdy druga lampa będzie świecić ogólnym światłem. Dzięki temu dbamy o oszczędność energii, korzystając tylko z tego, co jest nam akurat potrzebne.
W przypadku żyrandoli z wieloma żarówkami czy lamp sufitowych, podwójny włącznik staje się kluczowym elementem, który umożliwia efektywne użytkowanie tych źródeł światła. Pomaga w tworzeniu odpowiedniego nastroju w danym pomieszczeniu, co z kolei zwiększa nasz komfort użytkowania przestrzeni. Dodatkowo, stosując podwójny włącznik, eliminujemy konieczność montowania wielu pojedynczych włączników, co korzystnie wpływa na estetykę wnętrza.
W rezultacie, podwójny włącznik światła łączy w sobie funkcjonalność oraz efektywność energetyczną. W obecnych czasach, kiedy coraz bardziej stawiamy na ekologię, jego zastosowanie staje się jeszcze bardziej istotne.

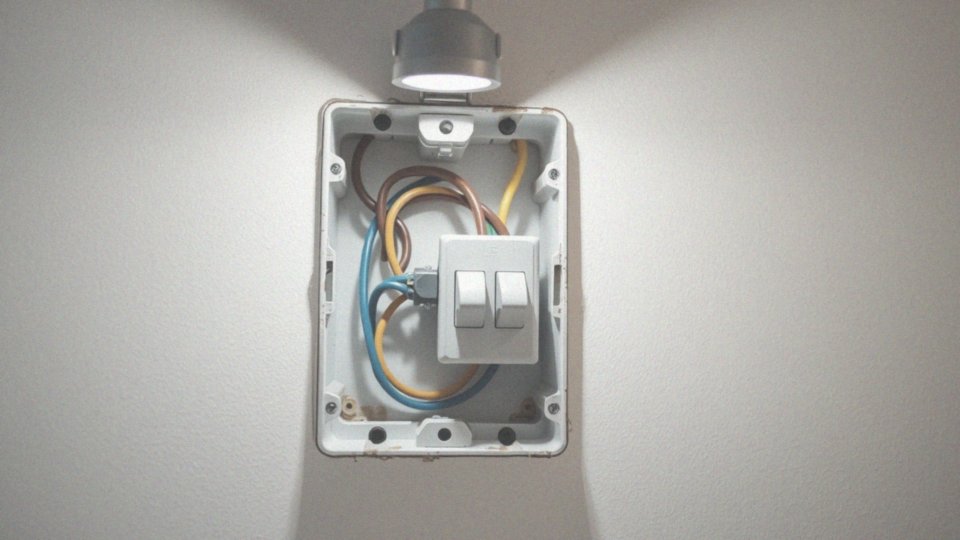

Jakie przewody są potrzebne do podłączenia podwójnego włącznika?
Podłączenie podwójnego włącznika wymaga zastosowania odpowiednich przewodów elektrycznych, które zapewniają nie tylko zasilanie, ale także bezpieczeństwo całego obwodu. W standardowej instalacji wykorzystuje się trzy kluczowe przewody:
- faza (L),
- neutralny (N),
- ochronny (PE), jeśli jest potrzebny.
Przewód fazowy dostarcza napięcie do włącznika, a z jego dwóch wyjść każdy łączy się z osobnym przewodem fazowym, prowadzącym do lamp. W przypadku instalacji czterożyłowej do włącznika dociera jeden przewód fazowy z zasilania oraz dwa przewody, które łączą włącznik z lampami. Neutralny i ochronny przewód zazwyczaj są łączone bezpośrednio w puszce montażowej lampy, co zapewnia prawidłowe działanie obwodów. Niezbędne jest, aby przewody miały właściwy przekrój, dostosowany do obciążenia, co jest kluczowe dla bezpieczeństwa. Dodatkowo, zastosowanie złączek Wago lub kostek elektrycznych w puszce montażowej znacząco poprawia trwałość i stabilność połączeń, co sprawia, że korzystanie z instalacji staje się jeszcze bardziej bezpieczne.
Jakie są wymagania instalacyjne dla podwójnego włącznika?
Wymagania dotyczące instalacji podwójnego włącznika mają kluczowe znaczenie dla zapewnienia zarówno bezpieczeństwa, jak i efektywności obwodów elektrycznych. Każda instalacja powinna być zgodna z aktualnie obowiązującymi normami. Istotne jest, aby zastosować odpowiednie przewody:
- fazowy,
- neutralny,
- w razie potrzeby, przewód ochronny.
Puszka montażowa musi być wystarczająco przestronna, by pomieścić zarówno włącznik, jak i złączki do przewodów, a jej umiejscowienie powinno umożliwiać wygodny dostęp do włącznika. Zainstalowane bezpieczniki muszą być adekwatne do obciążenia konkretnego obwodu, co znacząco podnosi poziom bezpieczeństwa. Zanim przystąpimy do montażu, kluczowe jest, aby najpierw wyłączyć zasilanie i upewnić się, że w obwodzie nie ma napięcia. Wykorzystanie wysokiej jakości materiałów oraz odpowiedniego osprzętu elektroinstalacyjnego minimalizuje ryzyko pożaru. Regularne przeglądy i konserwacja instalacji są także zalecane, aby zachować ją w dobrym stanie. Przestrzeganie tych wytycznych zapewni prawidłowe i bezpieczne działanie podwójnego włącznika.
Jak zamontować podwójny włącznik światła samodzielnie?
Montaż podwójnego włącznika światła można zrealizować samodzielnie, przestrzegając kilku kluczowych zasad, które zagwarantują bezpieczeństwo podczas pracy. Na początek konieczne jest odcięcie zasilania w obwodzie, co można zrobić za pomocą bezpiecznika. Po tym kroku należy przystąpić do demontażu starego włącznika – wystarczy odkręcić śruby mocujące oraz odłączyć przewody od odpowiednich zacisków.
Jeśli planujesz zainstalować nowy włącznik, pamiętaj o tym, aby:
- podłączyć przewód fazowy do zacisku oznaczonego literą L,
- przewody wyjściowe podłączyć do zacisków L1 i L2, jednak ich oznaczenia mogą się różnić w zależności od modelu.
Prawidłowe podłączenie przewodów ma kluczowe znaczenie dla sprawnego działania całego systemu. Gdy skończysz łączenie, umieść włącznik w puszce montażowej i mocno przykręć go śrubami. Następnie przejdź do założenia obudowy. Przed przywróceniem zasilania zawsze warto dokładnie skontrolować, czy wszystkie połączenia zostały wykonane poprawnie i czy nie ma luzów. Kiedy wszystko będzie w porządku, możesz przywrócić zasilanie i sprawdzić działanie włącznika, używając próbniku napięcia – to dodatkowy krok zwiększający bezpieczeństwo montażu. Dbałość o szczegóły w tym procesie przekłada się na funkcjonalność oraz bezpieczeństwo użytkowania instalacji elektrycznej.
Jakie schematy podłączenia włącznika podwójnego są dostępne?
Podczas instalacji włącznika podwójnego mamy kilka dostępnych schematów, które można zastosować. Wybór odpowiedniego rozwiązania zależy od:
- rodzaju instalacji elektrycznej,
- rodzaju przewodów, które posiadamy.
Najprostszą metodą jest podłączenie przewodu fazowego do zacisku oznaczonego literą L, a następnie podłączenie dwóch przewodów wyjściowych L1 i L2 do lamp. W przypadku instalacji dwużyłowej, gdzie pracujemy jedynie z przewodem fazowym oraz neutralnym, włącznik może działać bez żadnych dodatkowych funkcji. W systemach czterożyłowych neutralny przewód oraz ochrona są łączone w puszce przy lampie.
Aby jednocześnie włączyć lampę A i lampę B przy użyciu jednego włącznika podwójnego, wystarczy połączyć przewody z zacisków L1 i L2 do każdej z lamp. Można również korzystać z złączek Wago, które znacząco uproszczą podłączenie wielu przewodów w puszce montażowej. Takie podejście nie tylko porządkuje instalację, ale także ułatwia dalsze prace.
Zrozumienie różnych schematów podłączenia włącznika podwójnego jest niezbędne dla efektywnej i bezpiecznej elektryki w naszych domach.
Jak podłączyć dwie lampy do włącznika podwójnego?
Podłączenie dwóch lamp do podwójnego włącznika wymaga staranności oraz solidnych połączeń elektrycznych. Na początku trzeba skierować przewód fazowy do zacisku L w włączniku. Z tego miejsca rozdziel dwa przewody do lamp, podłączając każdy z nich do innego zacisku wyjściowego, zazwyczaj oznaczonych jako L1 i L2.
Przewody neutralne oraz ewentualne przewody ochronne należy połączyć w puszkach lamp. Używanie przewodów o odpowiednim przekroju jest kluczowe dla bezpieczeństwa oraz właściwego działania całej instalacji. Wszystkie połączenia muszą być mocne i zgodne z obowiązującymi normami. Dla własnego bezpieczeństwa zawsze dobrze jest przed pracą odłączyć zasilanie.
Dodatkowo, korzystanie z złączek Wago lub kostek elektrycznych znacznie ułatwia i stabilizuje połączenia w puszkach, co przyczynia się do dłuższej trwałości instalacji. Na koniec warto przetestować działanie obu lamp, aby upewnić się, że wszystko działa jak należy.
Jakie są różnice w podłączeniu włącznika podwójnego i jednobiegunowego?
Włącznik podwójny i jednobiegunowy różnią się nie tylko konstrukcją, ale także funkcjonalnością. W przypadku włącznika jednobiegunowego mamy do czynienia z kontrolą jednego obwodu elektrycznego – posiada on jeden zacisk wejściowy i wyjściowy, który jest podłączony do lampy. Natomiast włącznik podwójny daje możliwość niezależnego obsługiwania dwóch oddzielnych obwodów, co znacząco zwiększa opcje oświetleniowe w pomieszczeniach.
Podłączenie włącznika jednobiegunowego polega na przerwaniu obwodu: po naciśnięciu przycisku następuje otwarcie lub zamknięcie pojedynczego obwodu. W przypadku włącznika podwójnego, dwa wyjścia umożliwiają równoległe sterowanie różnymi źródłami światła, co czyni go bardziej wszechstronnym rozwiązaniem.
Różnice pojawiają się również w schematach podłączenia:
- w włączniku jednobiegunowym wystarczy podłączyć przewód fazowy do jednego zacisku, a przewód do lampy do drugiego,
- w przypadku włącznika podwójnego przewody wyjściowe są rozdzielane między dwa odrębne obwody, co zapewnia większą elastyczność w sterowaniu oświetleniem.
Te cechy sprawiają, że włącznik podwójny jest często wybierany w bardziej złożonych instalacjach, gdzie indywidualne sterowanie różnymi źródłami światła oraz efektywne zarządzanie energią są kluczowe.

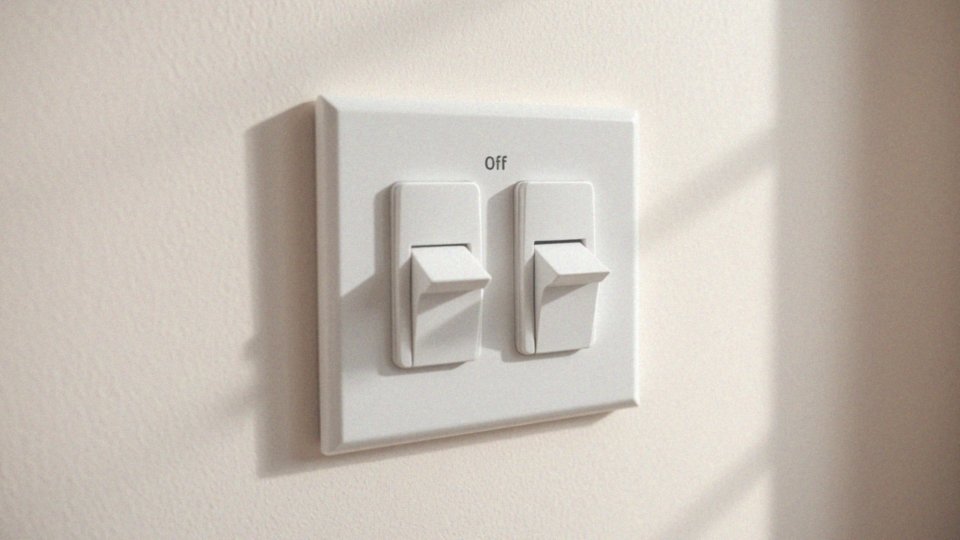

Jak zapewnić poprawne działanie podwójnego włącznika?
Aby zapewnić prawidłowe funkcjonowanie podwójnego włącznika, warto mieć na uwadze kilka kluczowych zasad:
- instalacja elektryczna powinna być zrealizowana zgodnie z obowiązującymi normami oraz właściwym schematem podłączenia,
- wszystkie połączenia przewodów powinny być mocne i odpowiednio izolowane, co zmniejsza ryzyko awarii i zagrożeń,
- dobór właściwych bezpieczników pomoże chronić obwody przed przeciążeniem, co minimalizuje możliwość uszkodzeń,
- po zainstalowaniu włącznika warto upewnić się, że działa prawidłowo, testując go poprzez włączanie i wyłączanie poszczególnych obwodów,
- użycie próbników do kontrolowania napięcia zwiększa poziom bezpieczeństwa,
- regularne przeglądy instalacji oraz przestrzeganie zasad dotyczących bezpieczeństwa podczas podłączania włącznika powinny stać się rutyną.
Dzięki tym działaniom podwójny włącznik będzie działał efektywnie i bezawaryjnie.

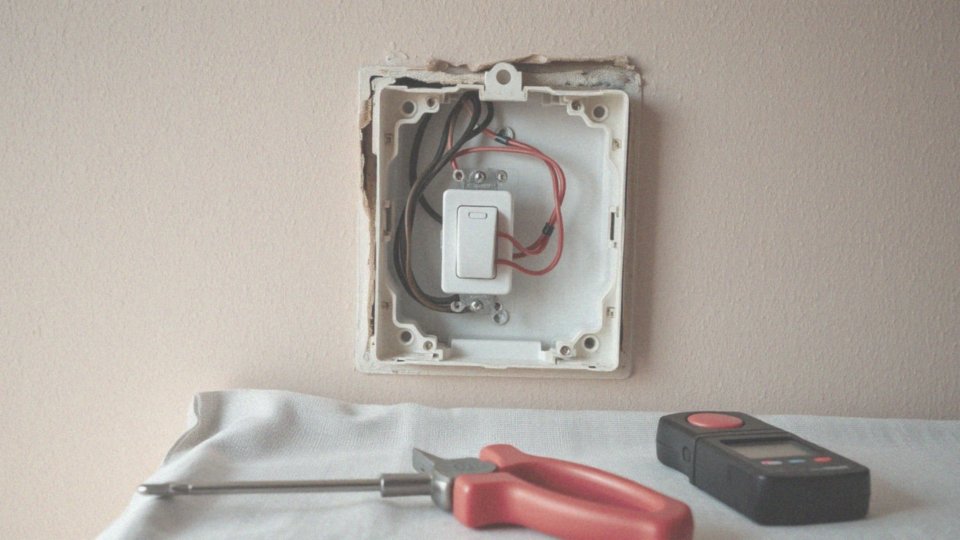

Kiedy warto skorzystać z pomocy elektryka przy podłączaniu włącznika?
Skorzystanie z usług zawodowego elektryka przy instalacji podwójnego włącznika to decyzja, która niesie wiele korzyści. Dzięki jego doświadczeniu i wiedzy, ryzyko popełnienia błędów znacznie się zmniejsza. Tego rodzaju pomyłki mogą prowadzić do groźnych konsekwencji, takich jak:
- porażenie prądem,
- zwarcie,
- co stanowi poważne zagrożenie nie tylko dla użytkowników,
- ale także dla całego systemu elektrycznego.
Dzięki specjalistom możliwe jest skuteczne zdiagnozowanie problemów z istniejącymi instalacjami. Na przykład, jeśli masz wątpliwości co do stanu przewodów czy bezpieczników, fachowiec oferuje nie tylko bezpieczeństwo, ale również gwarancję efektywności działania systemu. Zrozumienie schematów podłączenia nie jest rzecz jasna dla każdego, więc pomoc specjalisty okazuje się nieoceniona. To właśnie poprzez jego wsparcie użytkownik ma pewność, że wszystkie połączenia są wykonane zgodnie z obowiązującymi normami, a użyte materiały odpowiadają wymaganiom. W bardziej złożonych instalacjach, które wymagają specjalistycznych narzędzi i umiejętności, obecność elektryka staje się wręcz koniecznością. Zatrudniając fachowca, zyskujesz spokój i pewność, że korzystanie z instalacji będzie bezpieczne.
Jakie lampy można podłączyć do podwójnego włącznika?
Podwójny włącznik to niezwykle wszechstronne rozwiązanie, które sprawdzi się w niemal każdej przestrzeni. Dzięki niemu można swobodnie podłączać różnorodne źródła światła, takie jak:
- lampy sufitowe,
- kinkiety,
- żyrandole,
- nowoczesne oświetlenie LED.
Kluczowe jest, aby całkowita moc wszystkich podłączonych urządzeń nie przekraczała maksymalnego obciążenia włącznika oraz obwodu elektrycznego. Gdy mowa o żyrandolach z wieloma żarówkami, warto pomyśleć o podziale ich między dwa przyciski. Na przykład, można podłączyć jedną żarówkę do jednego przycisku, a resztę do drugiego, co daje możliwość regulacji nastroju oraz intensywności oświetlenia. W przypadku tradycyjnych żarówek, halogenów czy LED, kluczowe jest, aby były zgodne z wymaganiami włącznika, zwłaszcza jeśli chodzi o napięcie i moc.
Lampy LED wyróżniają się większą energooszczędnością, co przekłada się na niższe rachunki, a także dłuższą żywotność niż standardowe żarówki. Dlatego starannie dobierając źródła światła i właściwie je podłączając do podwójnego włącznika, można maksymalnie wykorzystać potencjał oświetlenia w różnych sytuacjach, co znacząco podnosi komfort korzystania z przestrzeni.
