Jak podłączyć podwójny włącznik światła?
Zainstalowanie podwójnego włącznika światła to świetny sposób na niezależne sterowanie dwoma obwodami oświetleniowymi, co znacząco podnosi funkcjonalność domowej instalacji elektrycznej. Aby wykonać tę operację poprawnie, warto przestrzegać kilku istotnych zasad oraz kroków związanych z bezpieczeństwem. Na samym początku należy wyłączyć zasilanie w danym obwodzie. To kluczowy krok, który pozwala zminimalizować ryzyko porażenia prądem.
Kolejnym etapem jest zebranie potrzebnych narzędzi, takich jak:
- śrubokręt,
- nożyce do przewodów,
- multimetr do pomiaru napięcia.
Będziemy także potrzebować trzech typów przewodów:
- przewód fazowy,
- przewód neutralny,
- przewód ochronny.
Podczas podłączania włącznika należy uważnie przypisać odpowiednie przewody do zacisków. Włącznik L1 obsługuje pierwszy obwód, natomiast L2 jest przeznaczony dla drugiego. Przewody fazowe powinny być solidnie mocowane w oprawach włącznika, w międzyczasie przewód neutralny łączymy z lampami. Istotne jest również rozróżnienie kolorów przewodów:
- czarny lub brązowy oznacza przewód fazowy,
- niebieski to przewód neutralny,
- zielono-żółty to przewód ochronny.
Możliwość korzystania z podwójnego włącznika ułatwia włączanie różnych źródeł światła, co z pewnością znajdzie zastosowanie w wielu pomieszczeniach. Po zakończeniu wszystkich połączeń warto jeszcze raz zweryfikować ich poprawność. Przydatny będzie multimetr, który potwierdzi, że wszystkie przewody są właściwie podłączone i nie ma żadnych zagięć. Podwójny włącznik nie tylko podnosi komfort życia domowników, ale również przyczynia się do oszczędności energii, pozwalając na łatwe dostosowanie oświetlenia do aktualnych potrzeb. Prawidłowe wykonanie podłączenia zwiększa efektywność całej instalacji oraz bezpieczeństwo jej użytkowania.
Co to jest podwójny włącznik i do czego służy?
Podwójny włącznik, znany także jako włącznik świecznikowy, to urządzenie, które daje możliwość samodzielnego zarządzania dwoma obwodami oświetleniowymi. Główna idea tego rozwiązania polega na umożliwieniu niezależnego włączania i wyłączania różnych źródeł światła. To szczególnie przydatne w przypadku oświetlenia, jak chociażby żyrandole z wieloma żarówkami, gdzie można zapalić tylko wybrane z nich, dostosowując poziom oświetlenia do aktualnych potrzeb.
Te włączniki zyskały popularność w domach i mieszkaniach, ponieważ często zachodzi potrzeba podziału oświetlenia na różne sekcje. Tego rodzaju rozwiązanie sprzyja oszczędności energii i zwiększa funkcjonalność przestrzeni życiowej. Na rynku dostępnych jest wiele modeli, w tym:
- przyciski,
- przełączniki,
- nowoczesne cyfrowe układy sterujące.
Ciekawostką jest to, że niektóre z tych urządzeń wyposażone są w funkcję uziemienia, co stanowi istotne zabezpieczenie, szczególnie w wilgotnych pomieszczeniach. Oprócz standardowego oświetlenia, podwójne włączniki idealnie nadają się również do obsługi oświetlenia dekoracyjnego, co czyni je uniwersalnym rozwiązaniem w aranżacji wnętrz. Dzięki nim można nie tylko poprawić komfort użytkowania, ale także efektywnie zarządzać oświetleniem, dostosowując je do różnorodnych sytuacji i wymagań domowników.
Jakie są zasady działania podwójnego włącznika światła?
Podwójny włącznik światła umożliwia niezależne sterowanie dwoma obwodami elektrycznymi, co znacznie zwiększa komfort użytkowania. Każdy z przycisków ma zdolność przerywania lub zamykania obwodu, co pozwala na precyzyjne zarządzanie różnymi źródłami oświetlenia. Mechanizm ten opiera się na zastosowaniu przewodów fazowych, neutralnych oraz ochronnych, które łączone są z zaciskami L1 i L2. Kiedy włączamy jeden z obwodów, prąd przepływa przez niego, a drugi pozostaje w stanie nieaktywnym. Dzięki temu można włączyć lampę sufitową przy jednoczesnym wyłączeniu lampki nocnej, co sprzyja efektywniejszemu gospodarowaniu energią.
Schemat instalacji podwójnego włącznika, w którym każdy przycisk ma kontrolować inny obwód, to funkcjonalne rozwiązanie, zwłaszcza tam, gdzie wymagane jest oddzielne zarządzanie różnymi źródłami światła. Rosnąca popularność tych urządzeń w nowoczesnych instalacjach elektrycznych wynika z chęci zwiększenia komfortu oraz lepszej kontroli nad zużyciem energii. Wzrastająca świadomość ekologiczna dodatkowo wspiera ten trend, dlatego nic dziwnego, że podwójne włączniki stają się coraz bardziej pożądane w wielu domach.

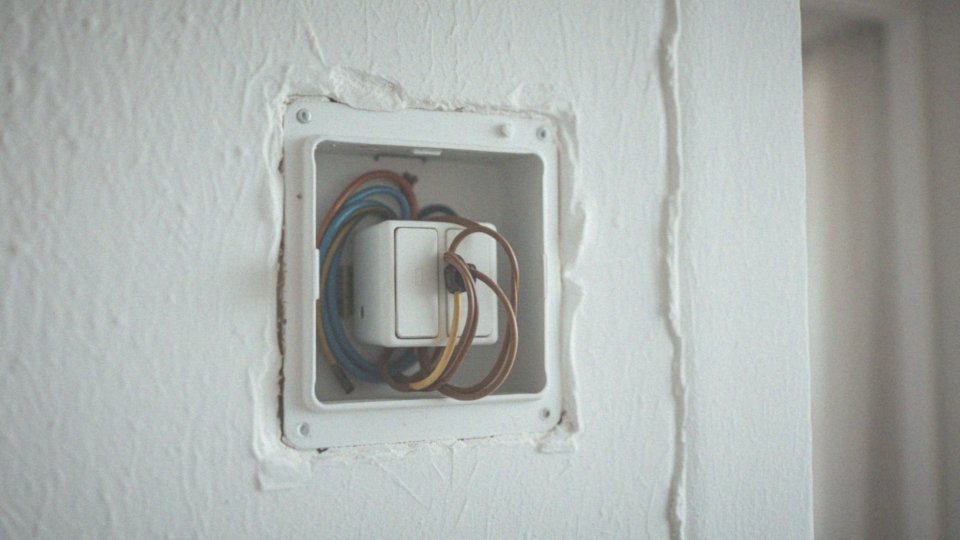

Jakie przewody potrzebne są do podłączenia podwójnego włącznika?
Podłączając podwójny włącznik, będziesz potrzebować trzech typów przewodów:
- przewód fazowy (oznaczany jako L), zazwyczaj występujący w kolorze czarnym lub brązowym, jest źródłem prądu dla włącznika,
- przewód neutralny (N), który najczęściej ma kolor niebieski, łączy się z lampą,
- przewód ochronny (PE), w zielono-żółtych barwach, pełni rolę uziemienia, co znacznie podnosi bezpieczeństwo całej instalacji.
Kiedy łączysz włącznik z lampą, dobrze jest zastosować przewód czterożyłowy. Ta opcja pozwala na efektywne zarządzanie dwoma obwodami. Warto również wspomnieć, że w starszych instalacjach często brakuje przewodu ochronnego, co nie spełnia współczesnych norm bezpieczeństwa. Niezwykle istotne jest, aby podczas łączenia przewodów w puszkach delikatnie traktować zarówno przewody neutralne, jak i ochronne. Unikaj działania, które mogłoby naruszyć zasady bezpieczeństwa, gdyż może to prowadzić do poważnych zagrożeń.
Szczególne staranność podłączenia przewodów do podwójnego włącznika nie tylko zwiększa funkcjonalność, ale również poprawia bezpieczeństwo instalacji elektrycznej. Na koniec, po zakończeniu montażu, upewnij się, że wszystkie połączenia są prawidłowe. Skorzystaj z multimetru, aby sprawdzić, czy nie występują zwarcia ani uszkodzenia izolacji kabli.
Jakie narzędzia przygotować do podłączenia włącznika podwójnego?
Aby podłączyć podwójny włącznik, potrzebujemy zestawu odpowiednich narzędzi, które zapewnią zarówno efektywność, jak i bezpieczeństwo podczas pracy. Kluczowym elementem staje się:
- włącznik podwójny,
- śrubokręty – zarówno płaskie, jak i krzyżakowe,
- kombinerki,
- tester napięcia,
- izolacja lub taśma izolacyjna,
- złączki WAGO.
Tester napięcia służy do sprawdzenia, czy w obwodzie nie ma prądu, co jest kluczowe w kontekście bezpieczeństwa. Należy zabezpieczyć połączenia oraz przewody, co chroni przed uszkodzeniami. Złączki WAGO ułatwiają łączenie przewodów w puszkach elektrycznych, co przyczynia się do lepszej organizacji oraz zwiększenia bezpieczeństwa. Warto starannie przemyśleć dobór narzędzi, aby gwarantować sprawny montaż i zminimalizować ryzyko wystąpienia błędów. Ergonomiczne narzędzia znacząco ułatwiają długotrwałe prace. Dodanie odpowiednich akcesoriów, takich jak kostki elektryczne do przewodów, wpływa na jakość i trwałość wykonanych połączeń.
Jakie są pierwsze kroki podczas podłączania włącznika podwójnego?
Zanim przystąpimy do podłączania podwójnego włącznika, najpierw warto zadbać o bezpieczeństwo i odłączyć zasilanie od obwodu. Najlepiej w tym celu wyłączyć odpowiedni bezpiecznik w skrzynce bezpiecznikowej. Po tym kroku dobrze jest upewnić się, że w obwodzie nie ma prądu, co można łatwo zweryfikować za pomocą testera napięcia. To niezwykle istotne, aby uniknąć niebezpieczeństwa porażenia prądem.
Kiedy już zapewnimy sobie bezpieczeństwo, możemy przystąpić do demontażu starego włącznika, o ile taki istnieje. Ważne jest, aby dokładnie zidentyfikować przewody, które prowadzą do urządzenia. Kolory przewodów odgrywają fundamentalną rolę w tej kwestii:
- czarny lub brązowy oznacza przewód fazowy,
- niebieski to przewód neutralny,
- zielono-żółty pełni funkcję ochronną.
Po zdemontowaniu włącznika czas przygotować przewody do podłączenia nowego sprzętu. Zazwyczaj wiąże się to z ich przycięciem i odsłonięciem końcówek, aby ułatwić instalację. Dobrze jest jeszcze raz sprawdzić oznaczenia przewodów, ponieważ to znacznie ułatwi cały proces. Użycie odpowiednich narzędzi, takich jak kombinerki czy śrubokręt, oraz zastosowanie właściwych technik w trakcie pracy zwiększa nasze bezpieczeństwo. Takie podejście pozwoli nam mieć pewność, że instalacja zostanie wykonana prawidłowo, co jest kluczowe dla bezpiecznego podłączenia podwójnego włącznika.
Jakie są najważniejsze zasady bezpieczeństwa przy podłączaniu instalacji elektrycznej?
Podczas podłączania instalacji elektrycznej, na przykład przy użyciu włącznika podwójnego, niezwykle istotne jest przestrzeganie zasad bezpieczeństwa. Zanim rozpoczniesz prace, pierwszym krokiem powinno być odłączenie zasilania w danym obwodzie, co znacznie zmniejsza ryzyko porażenia prądem.
Gdy już to zrobisz, warto skorzystać z testera napięcia, aby upewnić się, że w instalacji nie płynie prąd. Nieocenione będą również narzędzia z izolowanymi uchwytami, takie jak:
- śrubokręty,
- nożyce do przewodów,
- multimetr.
Właściwe łączenie przewodów ułatwią złączki WAGO oraz odpowiednia izolacja. Ważnym aspektem jest też noszenie rękawic izolacyjnych, które stanowią niezbędną ochronę podczas pracy.
Osoby, które nie mają doświadczenia w elektryczności, powinny poważnie rozważyć skorzystanie z pomocy wykwalifikowanego specjalisty. Błędy w wykonywaniu prac elektrycznych mogą prowadzić do poważnych konsekwencji, w tym zwarć czy uszkodzeń instalacji. Pamiętaj, aby wszystkie działania były zgodne z aktualnymi normami i przepisami. Bezpieczeństwo instalacji elektrycznej nie ogranicza się jedynie do odłączania zasilania – to także odpowiedni dobór narzędzi oraz osłon. Jeżeli masz jakiekolwiek wątpliwości, najrozsądniej będzie skontaktować się z profesjonalnym elektrykiem.
Jak poprawnie połączyć przewody do włącznika świecznikowego?
Aby poprawnie podłączyć przewody do włącznika świecznikowego, ważne jest, aby zwrócić uwagę na oznaczenia zacisków. Na początek należy połączyć przewód fazowy z zaciskiem, który ma strzałkę skierowaną do wewnątrz, co zapewni właściwy przepływ prądu. Kolejnym krokiem jest podłączenie przewodów do obwodów oświetleniowych, które powinny trafić do zacisków L1 i L2.
- warto pamiętać, aby przewody neutralny i ochronny współdzielić w puszce,
- najlepszym rozwiązaniem często są złączki WAGO,
- zaciski w włączniku są zazwyczaj oznakowane lub mają wyżłobienia,
- czarny lub brązowy wskazuje na przewód fazowy,
- niebieski to przewód neutralny,
- zielono-żółty pełni funkcję ochronną,
- wykorzystanie odpowiednich złączek elektrycznych, takich jak kostki do przewodów, znacząco podnosi bezpieczeństwo oraz stabilność połączeń,
- należy upewnić się, że wszystkie przewody są prawidłowo podłączone,
- dobrym nawykiem jest sprawdzenie, czy przewody są odpowiednio zabezpieczone przed uszkodzeniami.
Dzięki właściwemu podłączeniu włącznika świecznikowego cała instalacja elektryczna staje się nie tylko bezpieczniejsza, ale także bardziej funkcjonalna, co znacząco podnosi komfort korzystania z oświetlenia.
Jak sprawdzić prawidłowość podłączenia włącznika światła?
Aby upewnić się, że włącznik światła został poprawnie podłączony, warto zastosować kilka istotnych kroków.
- Po zainstalowaniu włącznika i podłączeniu przewodów w puszce, należy włączyć zasilanie.
- To pozwoli na sprawdzenie działania obu obwodów oświetleniowych, które muszą funkcjonować niezależnie od siebie.
- Ważne jest, aby włączanie i wyłączanie świateł przebiegało płynnie, bez zakłóceń.
- Jeżeli zauważysz jakiekolwiek iskrzenie lub zwarcie, natychmiast przerywaj zasilanie.
- Następnie sprawdź ponownie połączenia.
W tym kontekście tester napięcia może okazać się bardzo pomocny, ponieważ umożliwia dokładne zweryfikowanie, czy prąd rzeczywiście przepływa w obwodzie. Taki krok znacząco zwiększa bezpieczeństwo całej instalacji elektrycznej.
Dodatkowo, upewnij się, że wszystkie przewody są poprawnie podłączone oraz zgodne z obowiązującymi normami kolorystycznymi:
- czarny lub brązowy przewód pełni rolę fazowego,
- niebieski jest neutralny,
- zielono-żółty służy do ochrony.
Dokładne podłączenie i weryfikacja przewodów podnoszą efektywność obwodu oraz zwiększają bezpieczeństwo użytkowników. W przypadku jakichkolwiek wątpliwości warto skontaktować się z doświadczonym elektrykiem. To zapewni, że instalacja jest zgodna z normami oraz nie stwarza zagrożenia dla domowników.
Co zrobić, aby zapewnić bezpieczne działanie oświetlenia po podłączeniu?
Aby zapewnić bezpieczne funkcjonowanie oświetlenia po podłączeniu, warto zwrócić uwagę na kluczowe aspekty:
- wszystkie połączenia powinny być odpowiednio izolowane, co jest istotne dla uniknięcia zwarć i uszkodzeń,
- wybór właściwych materiałów izolacyjnych, takich jak taśma izolacyjna lub złączki WAGO, skutecznie chroni przewody przed wilgocią oraz przegrzaniem,
- odpowiednie umiejscowienie przewodów w puszkach elektrycznych ma duże znaczenie,
- prawidłowe podłączenie końcówek do włącznika to krok w stronę bezpieczeństwa,
- niezbędne jest regularne monitorowanie stanu instalacji elektrycznej, obejmujące poszukiwanie iskrzeń i objawów przegrzewania.
Dobrze jest również przyjrzeć się całemu systemowi tuż przed jego użyciem, aby mieć pewność, że wszystko działa właściwie. Każdy obwód oświetleniowy powinien być zabezpieczony odpowiednimi bezpiecznikami, które pomogą w ochronie przed awarią. Zatrudnienie wykwalifikowanego specjalisty w dziedzinie elektryki to rozsądne podejście, szczególnie jeśli nie jesteś pewny swoich umiejętności. Taki fachowiec z doświadczeniem zapewni, że instalacja będzie zgodna z obowiązującymi normami bezpieczeństwa. Dzięki tym działaniom można cieszyć się bezpiecznym i efektywnym oświetleniem w swoim domu.
Jak efektywnie uruchomić dwa różne źródła światła za pomocą podwójnego włącznika?
Aby skutecznie uruchomić dwa różne źródła światła za pomocą podwójnego włącznika, kluczowe jest prawidłowe połączenie przewodów oraz zrozumienie działania tego urządzenia. Dzięki podwójnemu włącznikowi możesz niezależnie kontrolować dwie lampy, co znacznie zwiększa możliwości oświetlenia w danym pomieszczeniu.
Zaleca się stosowanie przewodu czterożyłowego, ponieważ zapewnia on wygodne zarządzanie oboma obwodami. Na początku warto starannie przygotować wszystkie potrzebne przewody:
- fazowy (L),
- neutralny (N),
- ochronny (PE).
Przewód fazowy należy podłączyć do zacisków L1 dla pierwszego obwodu oraz L2 dla drugiego. Oprócz tego, nie zapomnij o podłączeniu odpowiednich przewodów neutralnych i ochronnych do obu źródeł światła, aby zapewnić ich prawidłowe działanie. Oznaczenie kolorami przewodów jest bardzo pomocne i może znacznie zredukować ryzyko popełnienia błędów w trakcie instalacji.
Po zakończeniu podłączania warto dokładnie sprawdzić funkcjonowanie obydwu obwodów, włączając i wyłączając je. Aby mieć pewność, że instalacja będzie działać długo i bezpiecznie, dobrze jest zainwestować w wysokiej jakości materiały izolacyjne oraz odpowiednie zabezpieczenia, takie jak bezpieczniki. Przestrzegając tych zasad, będziesz mógł cieszyć się komfortowym i bezpiecznym oświetleniem w swoim domu.
